方案概述：

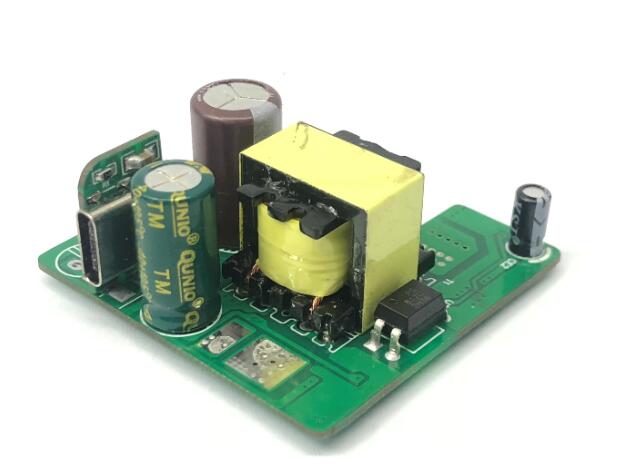

PD18W PD3.0

主控IC：FM7318A       点击查看规格书

协议IC：FM9918H       点击查看规格书

同步整流：XPD618B    点击查看规格书

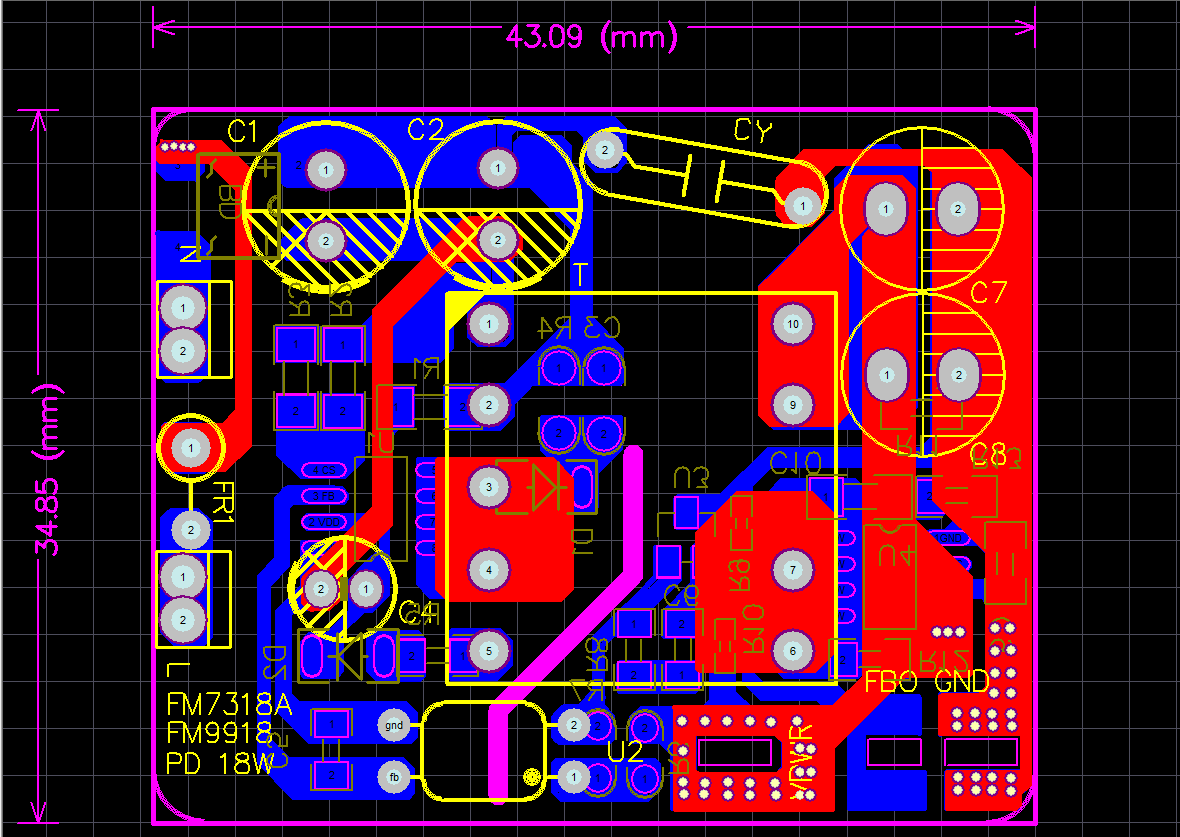

PD18W PCB

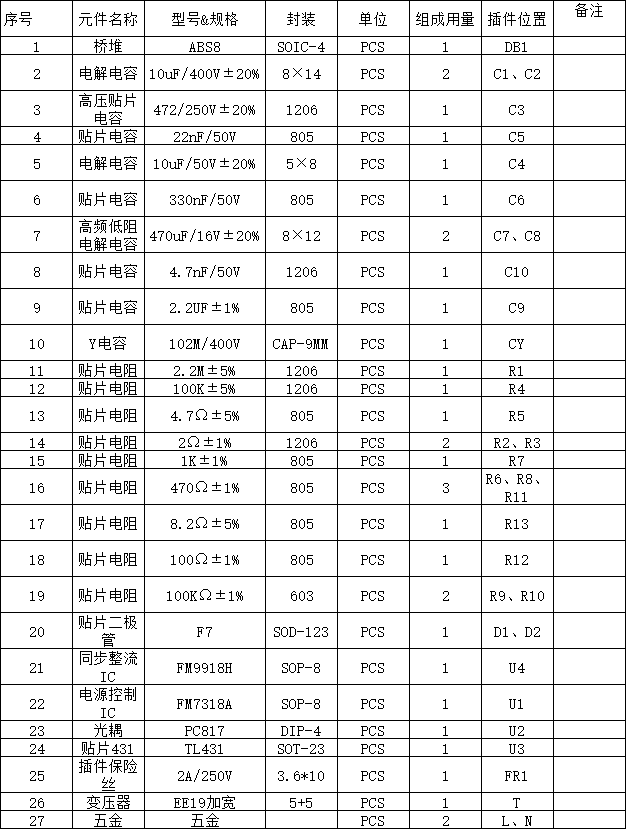

PD18W BOM表

PD18W 变压器资料

1、示意图：

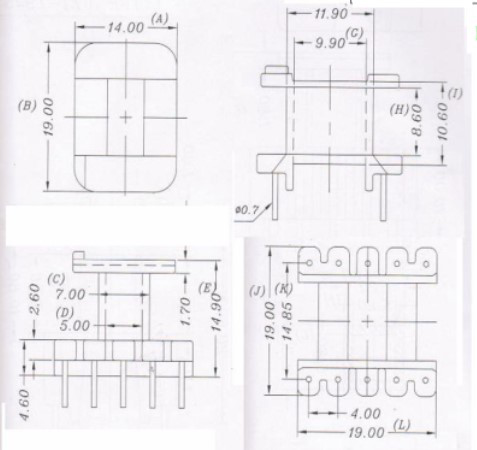

2、结构图：

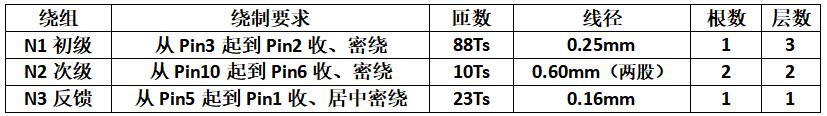

3、绕制要求：

备注：
（1）、剪掉PIN8脚。
（2）、线包包黄色玛拉胶纸，绕线时请注意绕线方向，避免绕组起收脚交叉，绕线必须平整。
（3）、磁芯加气隙，真空侵油，烤箱烘干，另变压器骨架上需贴上名称和供应商标签以方便区分。

4、电器要求：
（1）、电感量：Lp（N1）1.3mH±5%
（2）、漏感量：LS（N1）≤80uH
（3）、耐压：PRI（初级N1）—SEC（次级N3）2500AC/5ma/60s
           PRI （初级N10）/SEC（次级N3）—CORE磁芯1500AC/5ma/60s

变压器等其他相关资料请向我司索取

因各司工程开发应用要求差异化，所有方案仅供参考，不作为批量生产的依据，我司不承担任何责任。
