概述

    XPD618A/B 是一款集成USB Type-C、USB Power Delivery（PD）3.0、QC3.0/2.0 CLASS A 快充协议、华为 FCP/SCP 快充协议、三星 AFC 快充协议、BC1.2 DCP 以及苹果设备 2.4A 充电规范的多功能 USB 端口控制器, 为 AC-DC 适配器、移动电源、车载充电器等设备提供完整的 USB Type-C 端口充电解决方案。

XPD618A/B 内置的 TYPE-C 协议可以支持 TYPE-C 设备插入自动唤醒系统，智能识别插头的正插与反插，实现连接。集成的 TYPE-C PD3.0 协议支持双向标记编码（BMC）， 集成硬件的物理层协议和协议引擎，无需软件参与编解码。

XPD618A/B 支持 18W 输出功率。其中，XPD618A 广播 PDO 电压为 5V/9V，XPD618B

广播PDO 电压为 5V/9V/12V。XPD618A/B 是专为手机充电设备量身定制的高性价比方案。

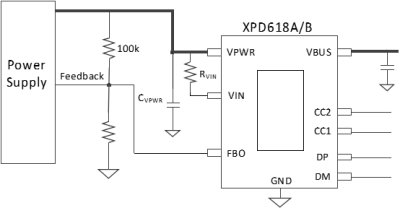

XPD618A/B 通过一路可 Sink/Source 的电流源，连接到 AC-DC 或 DC-DC 的反馈引脚实现动态调节电压的功能，不管是启动还是调压过程，都具备软启动/调压功能，实现电压平顺过渡。

XPD618A/B 内建多种保护机制确保设备安全：包括动态过压/欠压/过流保护（可根据设备请求的工作电压/电流按照比例调整保护点）；启动监测（VBUS 输出前会监测端口电压是否处于安全状态）；DP/DM 和 CC1/CC2 过压保护。

XPD618A/B 集成 30mΩ VBUS 通路功率开关管和内部放电通路，节省了外围器件， 在发生错误时也可以更快关闭输出并恢复到安全状态。

XPD618A/B 采用常见的 ESOP8 封装形式，提供最优化的 BOM 成本特性。

特 性

·USB PD3.0 认证 TID：713

·支持USB Type -C 协议

  配置为 DFP（Source）

  广播 3A/1.5A 电流

·支持USB Power Delivery（PD）3.0 协议

  集成完整PD3.0 分层通信协议

  PDO 电压：5V，9V（XPD618A）

  PDO 电压：5V，9V，12V（XPD618B）

  输出功率 18W

·支持Quick Charge 3.0/2.0 协议

·支持华为FCP/SCP 协议

·支持三星AFC 协议

·支持USB BC1.2 DCP

·支持Apple 2.4A 充电规范

·集成VBUS 通路低阻抗功率开关管

·内置VBUS Discharge 功能

·支持线损补偿功能

·外围极简，无需额外的电阻电容

·安全性

  过压/欠压保护

  过流保护

  过温保护

·CC1/CC2/DP/DM 过压保护

·ESD 特性±4KV

·Package: ESOP8

应 用

·AC-DC 适配器

·USB 充电设备

download: XPD618A_618B_V2.4
