概述

    FM7318A是内置高压功率MOSFET 的电流模式PWM控制芯片，适用于全电压18W离线式反激开关电源，具有高性能、低待机功耗、低成本的优点。

    为了保证芯片正常工作，FM7318A针对各种故障设计了一系列完善的具有可恢复功能的保护措施，包括软启动、VDD 欠压锁定保护（UVLO）、过压保护（OVP）、逐周期电流限制（OCP）、过载保护（OLP）和图腾柱输出驱动高箝位等，特别对音频噪声和FM干扰进行了处理。芯片内置的频率抖动和图腾柱栅极软驱动技术可容易地获得良好的EMI 性能。

特点

Ø内置软启动：4ms

Ø优化的Burst控制模式，以提高效率和降低待机 功耗（低于0.3W）

Ø正常工作时无音频噪声设计

Ø固定工作频率：65KHz

Ø内置斜波补偿电路

Ø较低的启动电流和工作电流

Ø内置前沿消隐电路

Ø欠压锁定保护

Ø过载保护（OLP）

Ø过压保护（OVP）

Ø保护解除后自动恢复功能

ØVCC 工作电压高达35V，在输出5-12V快充系统中，无需外加VCC稳压电路

应用

Ø快充电源

Ø电池充电器

Ø机顶盒电源

Ø开放式开关电源

Ø数码相机、摄像机适配器

Ø电脑/服务器/液晶电视待机电源

ØVCR、SVR、DVD&DVCD播放器电源

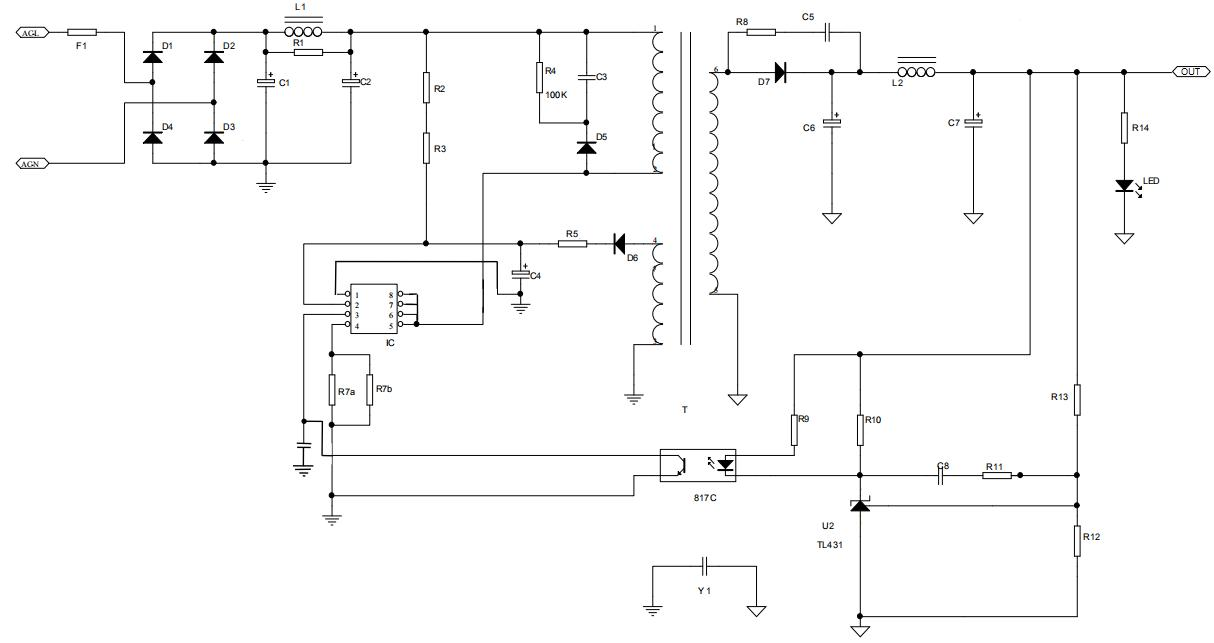

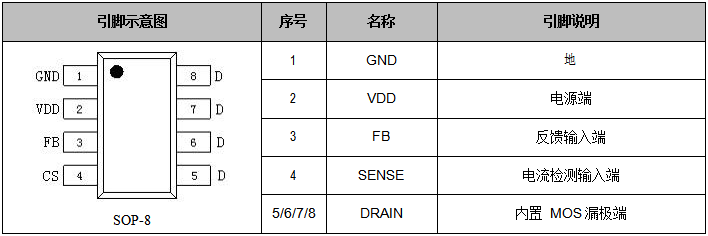

引脚示意图及说明

download: FM7318A（pwm控制功率开关）
