概述

     FM9918/FM9918H 是一款用于反激的副边同步整流芯片。通过驱动内部 MOS，与传统的二极管整流器相比， FM9918/FM9918H 能够显著提高效率。

    当 FM9918/FM9918H 检测到内部 MOS 的 Vds 小于-300mV 时， 开启内部 MOS。一旦 Vds 大于-10mV，FM9918/FM9918H 关闭内部 MOS。

    FM9918/FM9918H 支持多种工作模式，如 DCM、CrCM、CCM 和 QR。它采用 SOP-8 的封装形式。

特点

Ø支持 DCM、CrCM、CCM 和 QR 多种工作模式

Ø支持反激拓扑

Ø输出电压直接给 VCC 供电

Ø低静态电流

Ø欠压保护

ØSOP-8 封装

订购信息

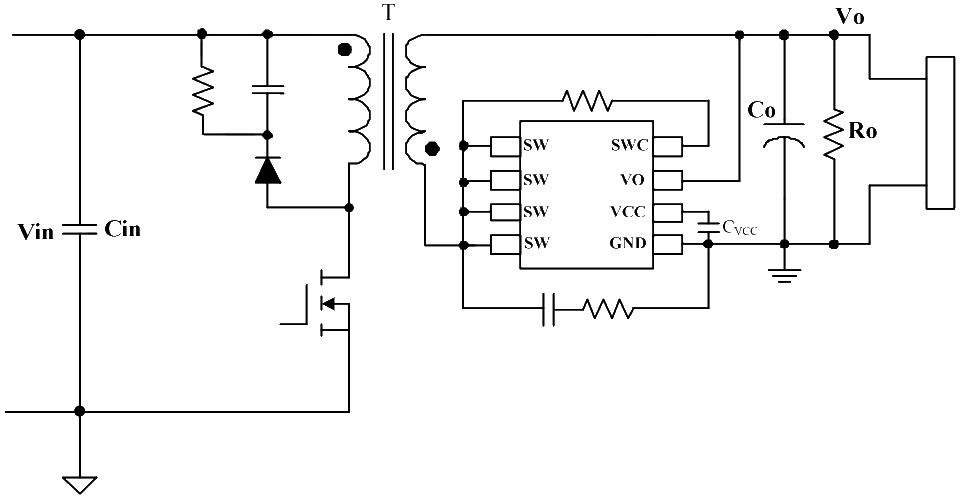

应用

Ø反激变换器

Ø快充适配器

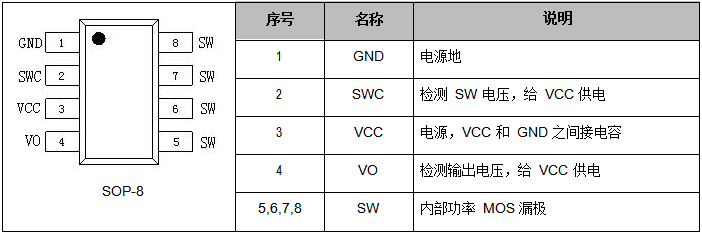

引脚示意图及说明

download: FM9918，FM9918H（副边同步整流芯片）
