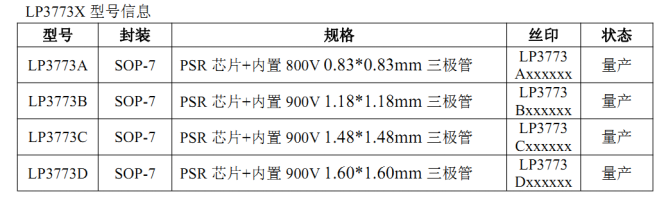

LP3773X系列 芯片

芯片概述：

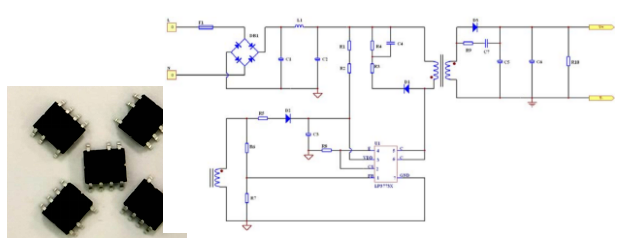

LP3773A/B/C是系列高精度原边反馈控制（PSR）的恒流恒压（CV/CC）控制芯片，采用脉冲频率调制的非连续导通模式，适用于隔离型的反激式电源。内置功率BJT，是低功率电源适配器和电池充电器设计的最佳选择。 LP3773A/B/C均有一个专有的电缆压降补偿功能，即输出线损补偿。线损补偿量可随FB分压电阻阻值来调节，最大补偿量为输出电压的12%，可有效补偿输出电流在输出线上的损耗压降。

主要特点：

1. 内置大功率GJT，搭配芯茂的同步整流管，可做5V/1.5A方案，且满足六级能效；

2. 谷底开通机制，提升系统效率，改善EMI；

3. 恒压、恒流精度高；

4. ＜75mW待机功耗；

5. 特有的输出线损补偿技术；

6. Hiccup功能；

7. 开路保护，过压保护，短路保护，过温保护（OTP）,过温保护160℃.

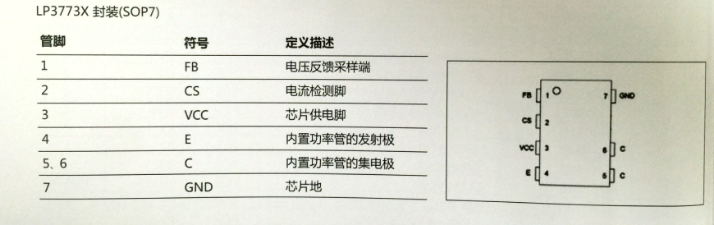

引脚描述：

应用领域：

适配器、电池充电器、备用供电电源、LED驱动电流、线性电源和RCC开关电源的升级换代。
