LP3772芯片

芯片概述：

LP3772-1/-2 是一款高精度原边反馈控制（PSR）的恒流恒压（CV/CC）控制芯片，采用脉冲频率调制（PFM）的方法建立非连续导通模式（DCM）反激式电源，驱动外置功率三极管，是低功率电源适配器和电池充电器设计的最佳选择。LP3772-1/-2有一个专有的电缆压降补偿功能，即输出线损补偿。线损补偿量可随FB分压电阻阻值来调节，最大补偿量为输出电压的12%，可有效补偿输出电流在输出线上的损耗压降。

主要特点：

1. 一次侧控制省去了光耦器件与TL431，实现低成本紧凑设计；

2. 可外部调节的功率三极管，满足对功率输出及效率/温升的不同要求；

3. 内置误差放大器进行CV/CC操作；

4. 内置环路补偿，无需外部补偿电容；

5. 外置可调CC恒流；

6. 输出过压/短路保护、VCC欠压保护等；

7. 超低待机功耗，符合CoC V5/DoE VI标准。

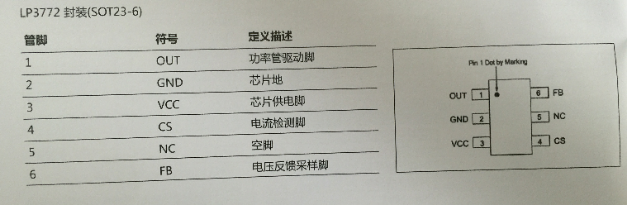

引脚描述：

应用领域：

适配器、电池充电器、备用供电电源、LED驱动电流、线性电源和RCC开关电源的升级换代。
