低功耗原边控制电路

概述

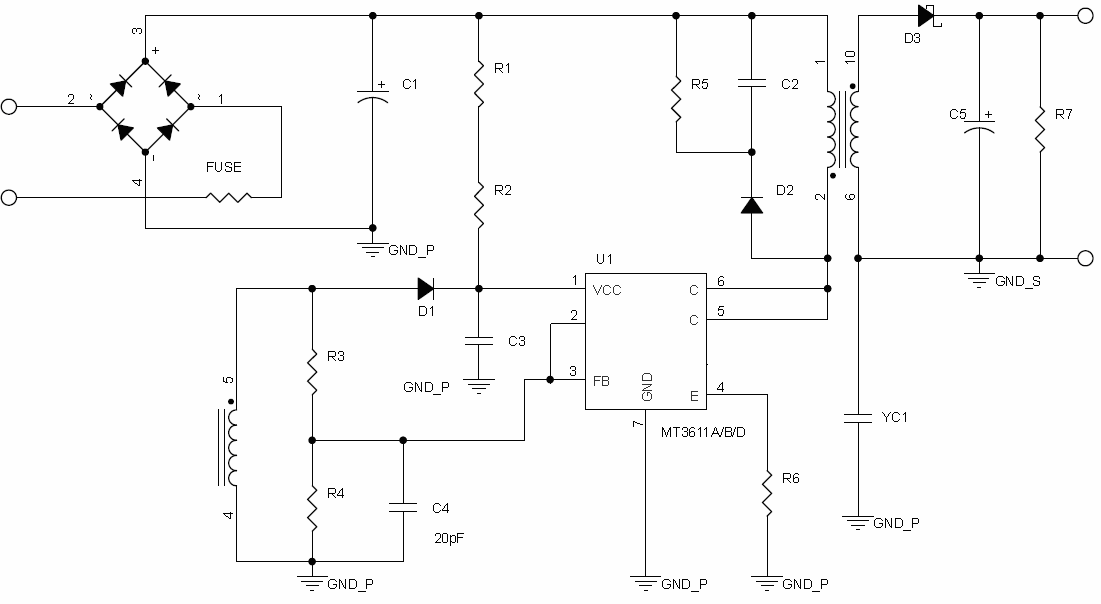

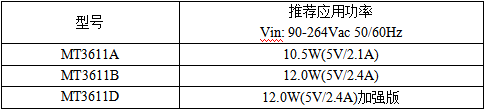

      MT3611A/B/D 是内置 800V（Vcbo）功率三极管的系列高性能的交流/直流低功耗原边反馈控制芯片， 采用脉冲频率调制（PFM）建立非连续导电模式（DCM）的反激式电源，内置 QR 模式。

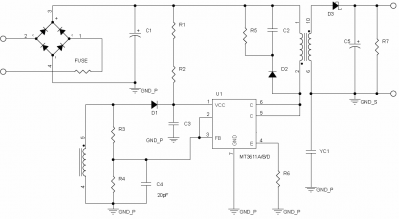

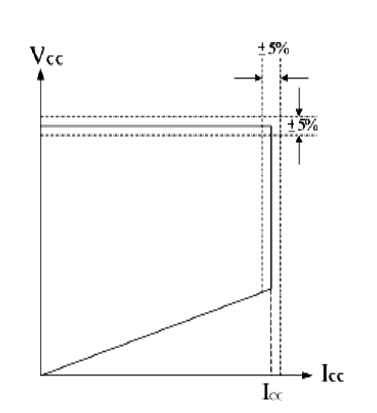

      该芯片提供精确的恒定电压，恒定电流（CV / CC）无需光耦合器和二次控制电路调节。消除了环路补偿电路的需要，同时保持良好的稳定性。实现良好的调节和较高的平均效率，满足空载损耗小于 75mW。

       另有一个专有的电缆压降补偿功能，即输出线损补偿。线损补偿量可随 FB 分压电阻阻值来调节，最大补偿量为输出电压的 12%，可有效补偿输出电流在输出线上的损耗压降。主要应用于手机、无绳电话、PDA、MP3 和其他便携式设备等的适配器；电池充电器；LED 驱动电流；备用供电电源；线性电源和 RCC 开关电源的升级换代。

特点

·适用 5V/2A 应用，满足六级能效；

·<75mW 待机功耗；

·谷底导通技术（QR 模式），提高整机效率

·内置高压三极管；

·随机频率抖动调制减少系统电磁干扰；

·开路保护；

·过压保护；

·短路保护；

·过温保护；

·线损补偿；

·采用 SOP-7 封装，内置 1300X 系列三极管。

download: MT3611_DATASHEETS规格书
