概述

    HXW3783 是一款低功耗原边反馈（PSR）开关电源芯片，其内部集成了大功率 BJT 管，适用于隔离型的高效低功耗便携式设备充电器应用。HXW3783 采用独特具有恒流恒压功能的原边反馈控制技术，以及独特的轻载调频技术降低轻载下芯片自身功耗实现高效应用。HXW3783 具有输出线损补偿技术，在大电流下保证足够的输出功率。另外 HXW3783 还集成了过温保护，VCC 欠压保护，输出过压保护，C 极开路保护等技术。HXW3783 采用紧凑的SOP-7 封装，便于系统设计布线。

特点

Ø集成大功率 BJT 管

Ø高精度恒压恒流控制

Ø待机功耗小于 75mw

Ø输出短路保护

Ø输出过压保护

Ø输入欠压保护

Ø过温保护

Ø原边反馈外围元器件少

ØSOP-7 封装

应用

Ø手机等便携式设备的充电器和适配器

ØLED 驱动电源

Ø其他辅助电源

ØHXW3783A 适用 5V 2.1A 方案 满足六级能效标准(建议搭配 HXW3520)

ØHXW3783B 适用 5V 2.4A 方案 满足六级能效标准(建议搭配 HXW3515)

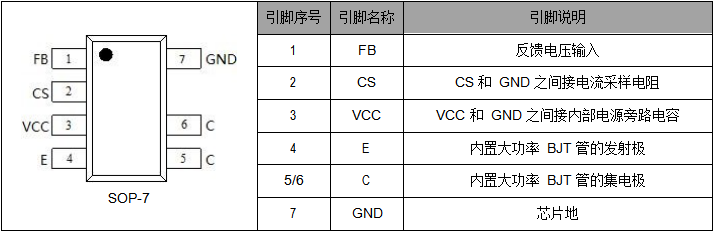

引脚示意图及说明

download: HXW3783A,HXW3783B规格书
