FM7518B规格书
分类: 芯华超半导体  发布时间: 2020-01-17
FM7518B规格书

详细介绍


               PWM 控制功率开关

概述


       FM7518B是内置高压功率MOSFET 的电流模式PWM控制芯片,适用于全电压18W离线式反激开关电源,具有高性能、低待机功耗、低成本的优点。


       为了保证芯片正常工作,FM7518B针对各种故障设计了一系列完善的具有可恢复功能的保护措施,包括软启动、VDD 欠压锁定保护(UVLO)、过压保护(OVP)、逐周期电流限制(OCP)、过载保护(OLP)和图腾柱输出驱动高箝位等,特别对音频噪声和FM干扰进行了处理。芯片内置的频率抖动和图腾柱栅极软驱动技术可容易地获得良好的EMI 性能。


特点


Ø内置软启动:4ms

Ø优化的Burst控制模式,以提高效率和降低待机功 耗(低于0.3W)

Ø正常工作时无音频噪声设计

Ø固定工作频率:65KHz

Ø内置斜波补偿电路

Ø较低的启动电流和工作电流

Ø内置前沿消隐电路

Ø欠压锁定保护

Ø过载保护(OLP)

Ø过压保护(OVP)

Ø保护解除后自动恢复功能

ØVCC 工作电压高达35V,在输出5-12V快充系统中,无需外加VCC稳压电路


应用


Ø电池充电器

Ø机顶盒电源

Ø开放式开关电源

Ø数码相机、摄像机适配器

Ø电脑/服务器/液晶电视待机电源

ØVCR、SVR、DVD&DVCD播放器电源

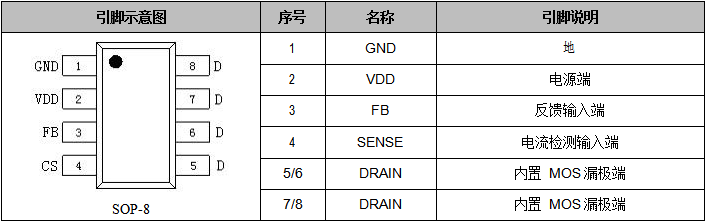

引脚示意图及说明
