高性能、多工作模式的 PWM 控制芯片

产品概述

      CSC7261M是一款内置高压MOS的高性能、多工作模式的PWM控制芯片，内置多种保护机制。当系统为空载和轻载时，芯片采用Burst和Green控制模式可有效地减少了空载和轻载时的损耗。当系统为中载和重载时，芯片采用CCM 模式可有效提升电源系统的工作效率。

     CSC7261M具有较小的启动和工作电流，并且内置高压启动模块，在实现快速开机的同时， 可实现更低的待机功耗。

     CSC7261M内置多种保护和自恢复功能，具有高稳定性和可靠性。同时，芯片内置抖频功能， 具有良好的EMI性能。

电路采用SOP8封装。

主要特点

·内置>650V 的功率 MOSFET

·内置高压快速启动模块，实现待机功耗<75mW

·多种工作模式Burst 模式@空载Green 模式@轻载CCM 模式@重载

·内置抖频模块，具有良好EMI 特性

·内置软启动模块， 有效抑制开机时MOSFET 开关应力

·固定 65KHz 工作频率

·多重保护模块

  VDD欠压保护

  VDD过压保护过流保护

  过温保护

典型应用

·18W 以内快充、电源适配器等

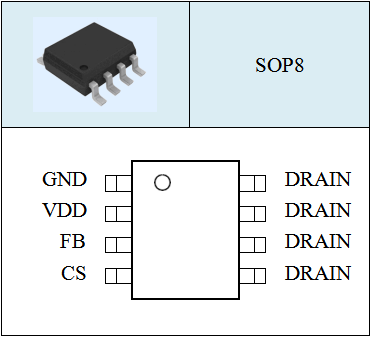

引脚排列

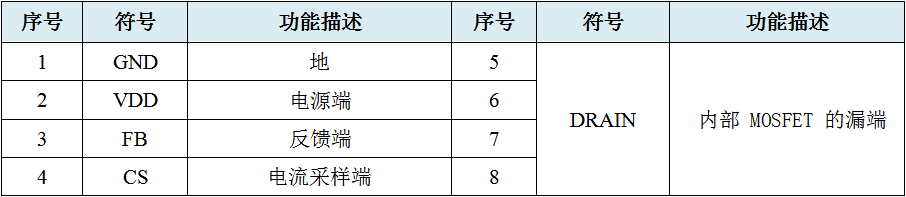

引出端功能

download: CSC7261M-1.0规格书
