 低待机功耗的原边反馈恒流恒压控制器


产品概述


       CSC7158是一款原边控制的反激式电源控制IC。在不使用光耦和TL431的情况下可提供恒定输出电压(CV)和恒定输出电流(CC)。


     CSC7158采用谷底开关的准谐振(QR)断续传导模式(DCM),可减少开关损耗;采用开关频率调制和初级电流峰值振幅(FM和AM)多模式工作技术,保证了全负载和线性范围内的较高的转换效率,满足能源之星6级能效标准。


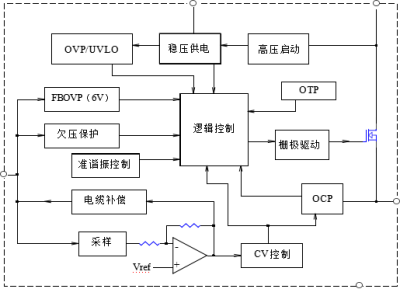

      CSC7158内置高压启动回路和650V高压功率MOSFET,具有<50mW的低待机功耗;并且电路内置包括过/欠压保护、输出开/短路保护、CS开/短路保护、过流保护、过温保护等全面的保护功能。


     电路采用SOP7、DIP7的标准封装形式。


主要特点


·初级端调节,省去光耦和 TL431 器件

·内部集成 650V 功率 MOSFET

·内置高压启动开关,可有效降低待机功耗(230VAC 条件下小于 50mW)

·采用准谐振谷底导通,可提升总体效率

·频率抖动可简化电磁干扰 (EMI) 兼容性

·内置过/欠压保护、输出开/短路保护、CS 开/短路保护、过流保护、过温保护等多重保护功能

·省去外部补偿电容,外围应用器件少

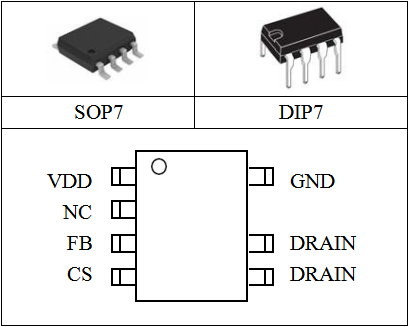

引脚排列


典型应用


·充电器、电源适配器等

·小型数码产品的辅助电源等

·机顶盒电源等

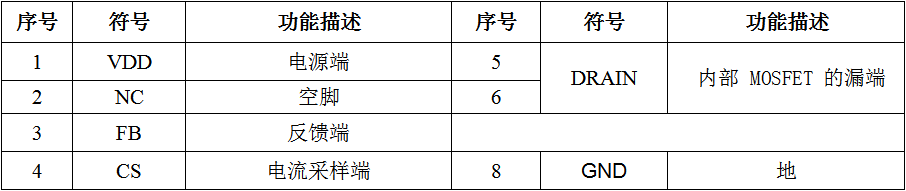

引脚功能
