同步整流控制器芯片——CSC7720

产品概述

      CSC7720是一款用于开关电源的高效率同步整流控制IC。其具备较高的集成度，在有效的提升开关电源的转换效率的同时，减少了外围元器件的应用。

       CSC7720可用于DCM/QR开关电源系统。该电路内置45V的功率管，在系统中替代次级肖特基管,并提高整个系统的工作效率。具有开启阀值电压低、开关速度快和反向恢复时间短的特点。

       CSC7720具有极低的静态工作损耗和自供电技术。电路采用SOP8的标准封装形式。

主要特点

·支持DCM 和 QR 模式

·内部集成低 RDS （ ON ） 的 N 沟道功率MOSFET

·开关转换速度快、反向恢复时间短

·特有的自供电技术，无需外部电源供电

·内置多重保护

·外围应用器件少

·静态功耗小

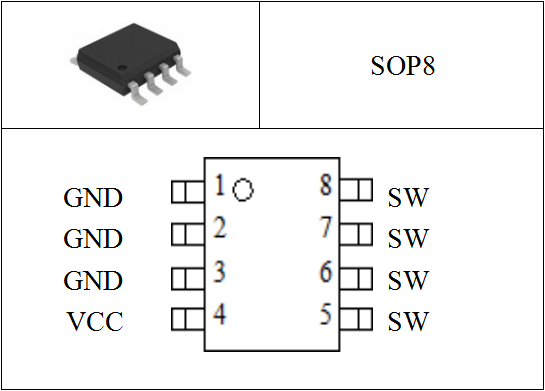

引脚排列

典型应用

·电源适配器、电源转换器等

·小型数码产品的辅助电源等

·适用于 5V 2A 电源方案

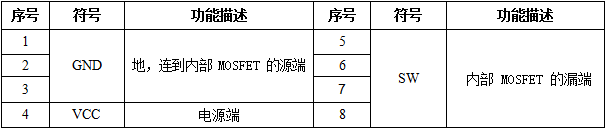

引脚功能

download: CSC7720-1.1规格书
