低待机功耗原边反馈 AC/DC 驱动芯片

产品概述

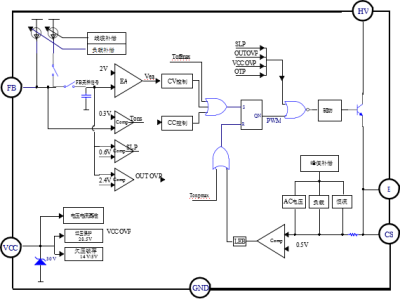

        CSC7133D是一款高效率低待机功耗原边反馈小功率电源AC/DC驱动电路，无需光耦、TL431及相关器件。采用开关频率调制和初级电流峰值振幅（FM和AM）多模式工作技术，保证了全负载和线性范围内的较高的转换效率。恒压模式下的线缆补偿以及恒流模式下的线电压补偿和负载补偿保证了恒压、恒流环路的稳定度和高性能。CSC7133D内部集成了高压大功率的BJT、PFM控制器以及多种保护回路；集成度高， 外围应用极为简单。

     CSC7133D可以被简单的设计成为一种典型的反激式开关变换器，其特有的驱动技术可显著提高其转换效率。

主要特点

·内部集成 850V 功率三极管

·原边反馈恒流控制，无需光耦及 TL431

·高精度的 CV/CC 控制

·内置线电压补偿、负载补偿和恒流补偿

·可调线损补偿

·过温保护（OTP）

·输出电压保护（OVP）、短路保护（SLP）

·VCC 过压保护和钳位（OVP&Clamp）

·可编程式线缆补偿

·待机功耗<75mW

·自动重启设置

·低启动电流

·良好的 EMC 特性

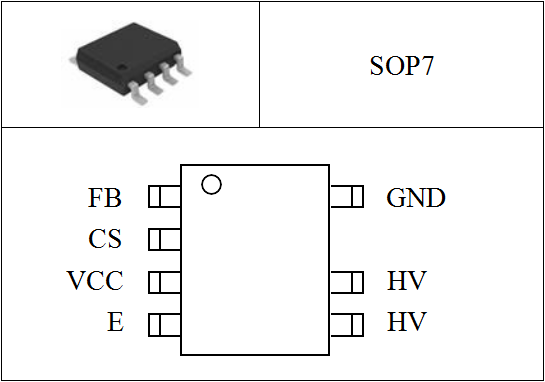

引脚排列

典型应用

·智能手机/平板电脑

·数码相机和其它小型数码产品

·充电器、电源适配器等

·适用于全电压范围内 12W 及以下使用

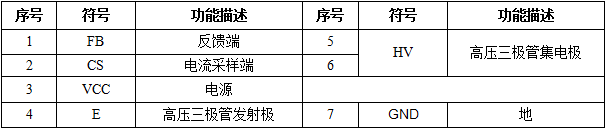

引脚功能

download: CSC7133D-1.1规格书
