产品概述

     DK5V85R15ST1是一款简单高效率的同步整流芯片，只有A，K两个功能引脚，分别对应肖特基二极管PN管脚。芯片内部集成了85V功率NMOS管，可以大幅降低二极管导通损耗，提高整机效率，取代或替换目前市场上等规的肖特基整流二级管。

     DK5V85R15ST1采用TO-220F封装。

主要特点

·适用于反激 PSR、SSR 应用

·超低 VF

·超低温升

·集成 85V15mΩ 功率 NMOS

·可工作于 CCM、DCM&QR 模式

·自供电技术，无需外围供电

·智能检测系统，无需前端同步信号

·对 EMI/C 有适当改善

·可以直接替换肖特基二极管

·无需任何外围

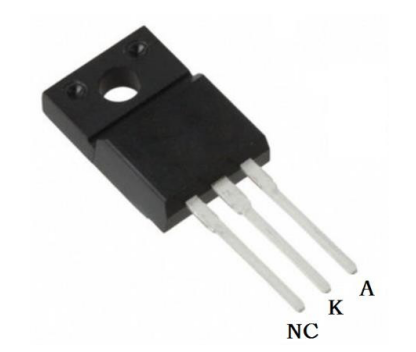

引出端排列

典型应用

·USB 充电器

·适配器

·LED 驱动等

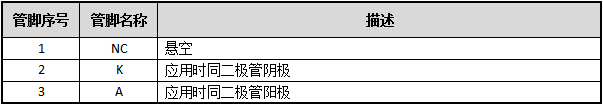

引出端功能
