特性

·支持 9 种 USB 端口快充协议

Ø支持多种充电协议（QC3.0/QC2.0，FCP，SCP， AFC，MTK PE+ 2.0/1.1 以及 Apple 2.4A，三星2.0A 和BC1.2）

Ø支持自动选择快充协议或 DCP 充电协议

·支持 QC3.0/QC2.0 Class A 充电协议

Ø支持 QC3.0 Class A：3.6V~12V（0.2V/Step）

Ø支持 QC2.0 Class A：5V，9V，12V

·支持 MTK PE+ 2.0/1.1 快充协议

ØPE+ 2.0：5V~12V（0.5V/Step）配置

ØPE+ 1.1：5V，7V，9V，12V 配置

·支持华为 FCP 快充

·支持华为 SCP 快充

·支持三星 AFC 快充

·支持 Apple 2.4A：DP = 2.7V， DM = 2.7V

·支持三星 2.0A：DP = 1.2V， DM =1.2V

·支持 BC1.2：DP 与 DM 短接

·自动检测 DP，DM 上电压对应的快充请求，通过调节 FB 精确控制输出电压

·SEL 可配置快充协议请求的最高电压为 20V 或12V 或 5V；

·DP,DM 过压保护

·DP,DM 对地弱短路保护

·工作电压范围：3 V~25V

·封装 SOP8

简介

     IP2183_D 是一款集成 9 种、用于 USB 输出端口 的快充协议 IC，支持 USB 端口充电协议。支持 10 种快充协议，包括HVDCP QC3.0/QC2.0（Quick Charge） Class A，FCP（Hisilicon® Fast Charge Protocol），SCP（Super Fast Charge），AFC（Samsung® Adaptive Fast Charge），MTK PE+ 2.0/1.1（MediaTek Pump Express Plus 2.0/1.1），Apple 2.4A，BC1.2 以及三星 2.0A。

   IP2183_D 支持自动检测设备类型和充电协议切换，自动响应快充协议请求。

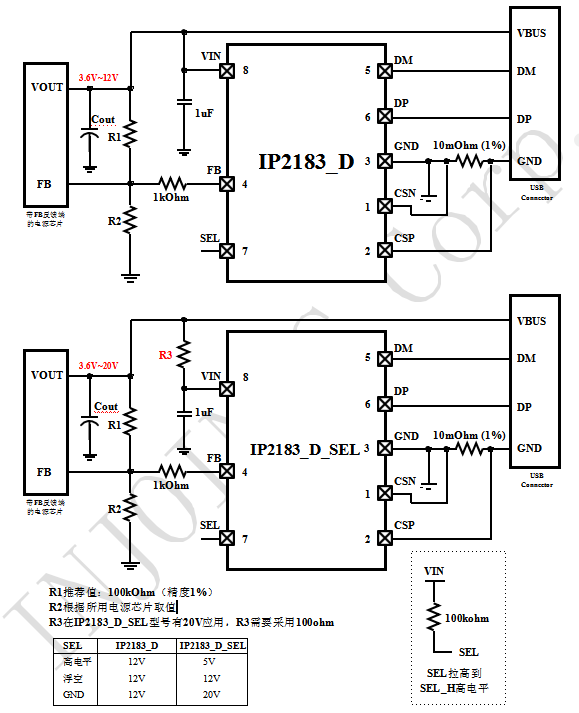

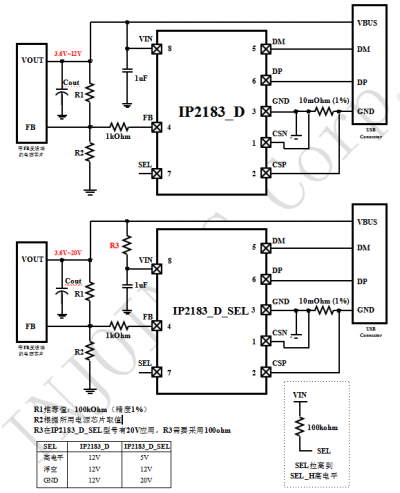

   IP2183_D 集成 FB 控制接口，可通过调节 FB SOURCE/SINK 的电流（最小 2uA/step）来精确控制输出电压。

应用

·USB 功率输出接口、移动电源、车载充电器

·智慧手机、平板电脑、网络笔记本、数字相机、蓝牙配件所用的电池充电器
