24W 超低待机功耗交直流转换芯片

产品概述

       DK224M 是一款符合 6 级能效标准的次级反馈，反激式 AC-DC 高性能准谐振开关电源控制芯片。芯片集成了 650V 高压开关功率管。芯片内还包含有准谐振检测、SLEEP 超低待机、自供电等电路，并具有输出短路、次级开路、过温、光耦失效、输出过压等保护功能。芯片采用高集成度的 CMOS 电路设计，具有外围元件极少，变压器设计简单（隔离输出电路的变压器只需要两个绕组）等特点。

主要特点

·全电压输入 AC 90V—265V

·内置 650V 高压功率管

·内部集成了高压恒流启动电路，无需外部启动电阻

·空载待机功耗小于 65mW@230AC

·65KHz PWM 开关频率

·专利的自供电技术，无需外部辅助绕组供电

·特有的 SLEEP 技术使芯片具有超低的待机功耗

·内置 PWM 准谐振电路，增加电源转换效率和保证良好的 EMC 特性

·输出短路、输出过压、次级开路、过温、光耦失效等保护

·4KV 防静电 ESD 测试

典型应用

·电源适配器、电池充电器

·LED 电源

·l电磁炉、空调、DVD、机顶盒等小家电参品

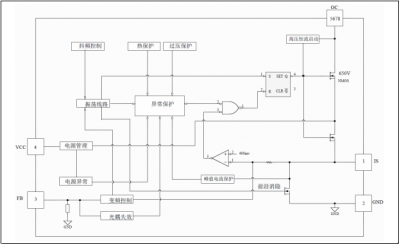

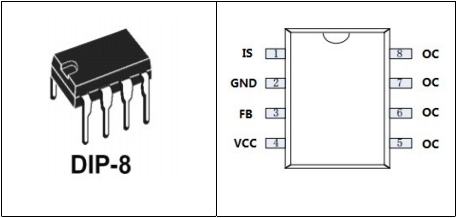

引出端排列

download: DK224M规格书V1.0
