SD6702S
分类: LED照明驱动电路  发布时间: 2015-01-22
SD6702S

详细介绍


SD670XS是一款专用于非隔离LED驱动的控制芯片，外围应用采取Buck架构，特有的采样技术辅助下，从而达到高恒流精度和高线性/负载调整率。
SD670XS内部集成各种保护功能，包括输出开短路保护，逐周期过流保护，过温度保护等。
SD670XS具有超低的启动电流和工作电流，可在全电压输入范围内（85VAC~265VAC）高效驱动高亮度LED。
SD670XS内置高压功率MOSFET，有效的节约系统成本和整机体积。



主要特点

  • 内置500V高压功率MOSFET
  • 精确恒定电流（<±3%）供给LED
  • 输出开短路保护
  • CS开短路保护
  • VCC欠压保护
  • 过温保护
  • 逐周期过电流保护
  • 无辅助绕组

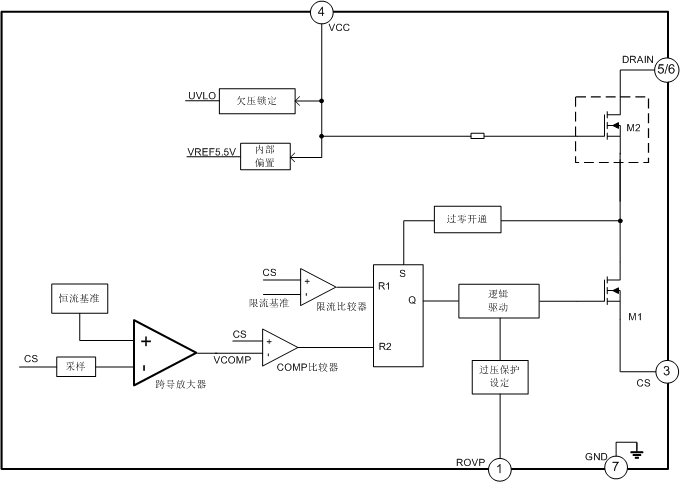

框图



产品规格分类


产品名称

封装类型

打印名称

材料

包装

SD6701ASTR

SOP-7-225-1.27

--

无卤

编带

SD6701STR

SOP-7-225-1.27

--

无卤

编带

SD6702STR

SOP-7-225-1.27

--

无卤

编带

SD6704STR

SOP-7-225-1.27

--

无卤

编带
