SC6105

详细介绍


SC6105 是用于计算机的电源管理芯片，通过调整驱动变压器的PWM信号来实现调整输出电压。它能监控和保护3.3伏/±5伏/±12伏输出。内部集成了两个旁路稳 压器TL431来稳定3.3伏和5伏独立电源。另外集成了远程开关控制，PG电路，过压和欠压保护以及过功率保护。



主要特点

  • 3.3V/5V/12V过压保护
  • 3.3V/±5V/±12V欠压保护
  • 过功率保护
  • 短路保护
  • AC输入欠压保护
  • PG电路
  • 远程上电信号
  • 上电信号和PG信号延迟
  • 两个旁路稳压器TL431来稳定3.3伏和5伏独立电源
  • 软启动和最大93% 占空比

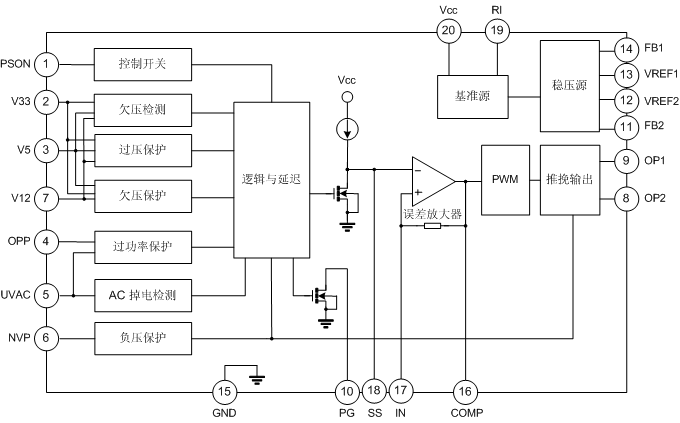

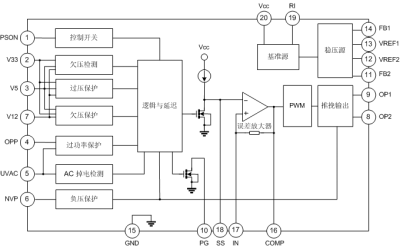

框图



产品规格分类


产品名称

封装形式

SC6105B

DIP-20-300-2.54
