同步整流驱动芯片

概述

       MT5600XE是一种开关电源的同步整流电路，它集成了N通道MOSFET和驱动电路，用于DCM、QR和CCM的同步整流

       同步整流能有效降低二次侧整流的功耗， 提供高性能的解决方案。MT5600XE通过对MOSFET SW-to-GND 电压的检测，可以用较少的外部元件输出理想的驱动信号。可为5V 输出电压应用提供高性能解决方案。

特点

·支持DCM、QR与CCM控制应用

·集成同步整流管

·支持低边整流

·最大工作频率150kHz

·30ns的快速关断总延时

·兼容能源之星

·150uA的低静态电流

·SOP8 封装

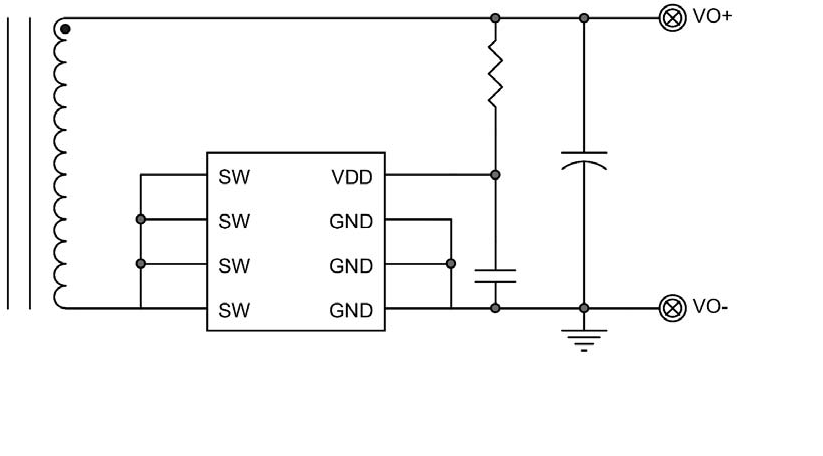

典型应用

·充电器和适配器的同步整流

·反激式控制器

download: MT5600_E_DATASHEET_CN_V1.4规格书
