5W 原边反馈开关电源

功能描述

       XIC3773 是一款原边反激式 AC-DC 开关电源控制芯片，芯片集成了 850V 高压功率三级管和高压恒流启动电路，芯片内还包含有原边反馈恒流、恒压控制及自供电电路，并具有输出线缆补偿功能，芯片采用高集成度的 CMOS 电路设计，外围元件减少，可降低产品成本。

芯片特点

·全电压输入 85V—265V。

·内置 850V 高压功率三级管。

·芯片内集成了高压恒流启动电路，无需外部启动电阻。

·专利的自供电技术，无需辅助绕组供电。

·内置 PWM 振荡电路，并设有抖频功能，保证了良好的 EMC 特性。

·±5%恒压精度，±10%恒流精度。

·输出线损补偿技术，可以有效补偿输出电流在输出线上的损耗压降。

·过温、过压以及短路保护。

·4KV 防静电 ESD 测试。

应用领域

5W 以下 AC-DC 应用包括：手机充电器、电源适配器、数码相机等数码产品。

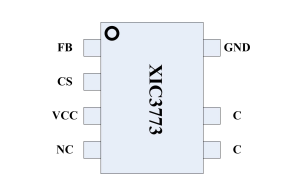

芯片管脚定义（SOP7）

download: XIC3773规格书V4.0
