低待机功耗的原边反馈恒流恒压控制器

产品概述

      CSC7156是一款原边控制的反激式电源控制IC。在不使用光耦和TL431的情况下可提供恒定输出电压（CV）和恒定输出电流（CC）。

      CSC7156采用谷底开关的准谐振（QR）断续传导模式（DCM），可减少开关损耗；采用开关频率调制和初级电流峰值振幅（FM和AM）多模式工作技术，保证了全负载和线性范围内的较高的转换效率，满足能源之星6级能效标准。

      CSC7156内置高压启动回路和650V高压功率MOSFET，具有<60mW的低待机功耗；并且电路内置包括过/欠压保护、输出开/短路保护、CS开/短路保护、过流保护、过温保护等全面的保护功能，且具有保护状态下功耗控制功能。电路采用SOP7、DIP7的标准封装形式。

主要特点

·初级端调节，省去光耦和TL431 器件

·内部集成 650V 功率 MOSFET

·内置高压启动开关，可有效降低待机功耗（230VAC 条件下小于 60mW）

·采用准谐振谷底导通，可提升总体效率

·频率抖动可简化电磁干扰 (EMI) 兼容性

·内置过/欠压保护、输出开/短路保护、CS 开/短路保护、过流保护、过温保护等多重保 护功能

·省去外部补偿电容，外围应用器件少

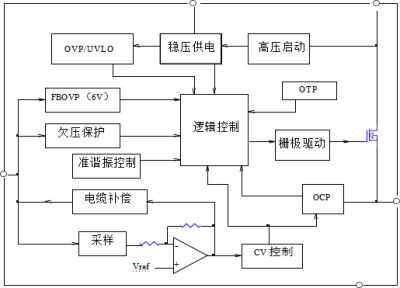

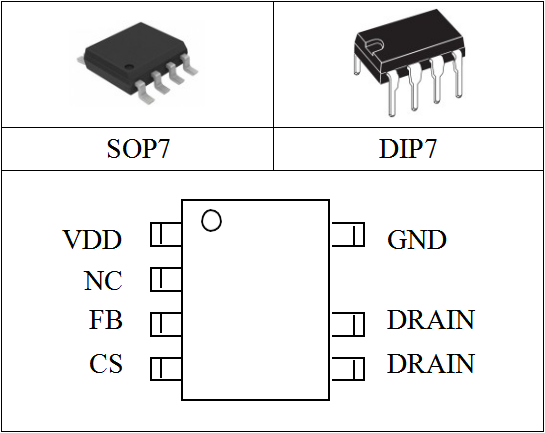

引脚排列

典型应用

·充电器、电源适配器等

·小型数码产品的辅助电源等

·机顶盒电源等

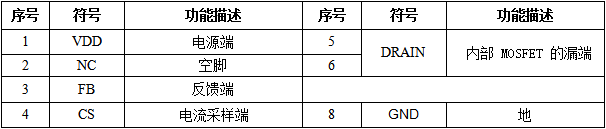

引脚功能

订货信息

download: CSC7156-1.1规格书
