XHC7010
分类: 同步整流  发布时间: 2017-10-28
XHC7010

详细介绍

概述:

XHC7010 是集成了 40V 耐压、 7m Ω 内阻MOSFET 的同步整流二极管,用于替换反激式转换器的整流二极管,能够显著减少发热,提升系统的转换效率。IC 通过检测集成 MOSFET 的源漏

电压来决定其开关状态。

XHC7010 能够兼容非连续或准谐振工作模的反激转换器。


特点:

1、兼容 DCM 或 QR 反激转换器

2、内部集成7m Ω,40V MOSFET

3、最大100kHz开关频率

4、采用SOP8封装形式


应用:

1、移动设备充电器

2、适配器

3、反激转换器

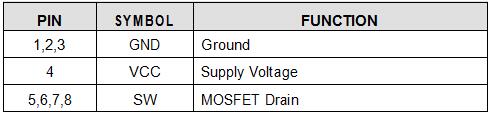

引脚定义:

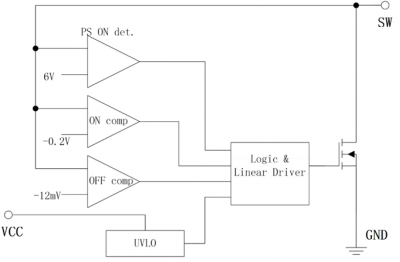

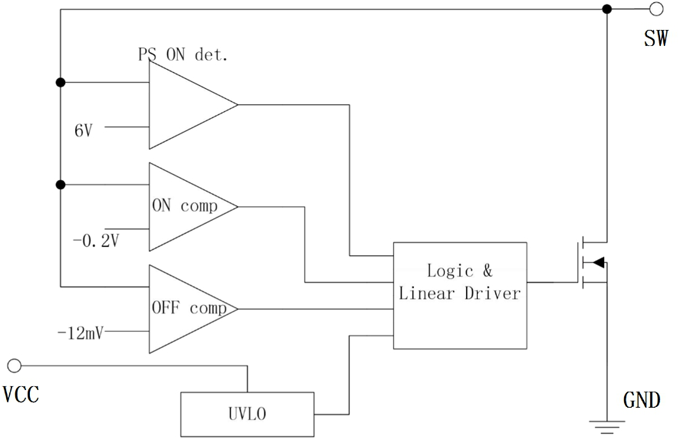

原理框图:
